以下是:防城港上思铸铁闸门泵站铸铁闸门好品质用的放心的图文介绍




主要部件材质：  门板                     不锈钢 闸槽          不锈钢  密封条             橡胶 传动螺杆        45#钢 传动螺母         铜合金  门架               不锈钢 螺栓、螺母、垫圈        不锈钢  五、设备设计、制造、检验所遵循的标准目录：   该设备设计、制造、检验测试、验收标准、标志包装运输贮存及安装调试 过程所遵循ISO9001质量体系保证及有关通用标准，这些标准为国标（GB）部标（JB）或企标。这些通用标准目录省略，只提供专用标准如下：  JB2932-86            水处理设备制造技术条件 GB5796-1986          梯形螺纹 GB12220-1989         通用阀门标志  GB12222-1989         多回转阀门驱动装  置的连接 GB12225-1989         通用阀门，铜合金铸铁技术条件 GB/T12252-1989       通用阀门      供货要求 ZB  J16002-1987      阀门电动装置    技术条件 AWWAC501-87          美国水协标准  GBJ303-88           建筑电气安装工程质量检验评定标准  TJ305-75       建筑安装工程质量检验评定标准—通用机械设备安装工程 TJ306-77           建筑安装工程质量检验评定标准容器工程  TJ307-77          建筑安装工程质量检验评定标准—工业管道安装工程 GB50268-97       给水排水管道工程施工及验收规范 GB50235-97       工业金属管道工程施工及验收规范 GB50231-98         机械设备安装工程施工及验收通用规范  SZ-06-99            排水工程机电设备安装质量检验评定标准 GB50278-89          起重设备安装工程施工及验收规范

DL/T5018-94           钢闸门制造、安装及验收规范 GB/T13927-92         通用阀门压力试验 JB/ZQ4000.2-86       切削加工件通用技术条件     JB/ZQ4000.3-86       焊接件通用技术条件 JB/T5000.5-98        有色金属铸件通用技术条件     JB/ZQ4000.9-86       装配技术条件     JB/ZQ4000.10-86      涂装通用技术条件     JB/ZQ4286-86         包装技术通用技术条件 GB1220               不锈钢棒  GB3797-84             装有电子器件电控箱技术条件 GB/T4942.2-93        低压电器外壳防护等级  GB8923-85            涂装前钢材表面锈蚀等级和除锈等级     YJ010                抛丸喷砂技术条件及检验方法 JB/Z4000.1-86        产品检验通用技术条件 制造厂               渠道闸门安装技术手册       适用于本产品的“产品出厂前的检验规则和方法”      适用于本产品的“产品安装手册”及“产品安装检验规则和方法” 适用于本产品的“产品型式试验规则”“产品的试验方法”  以上技术标准如有废止，执行现行技术标准

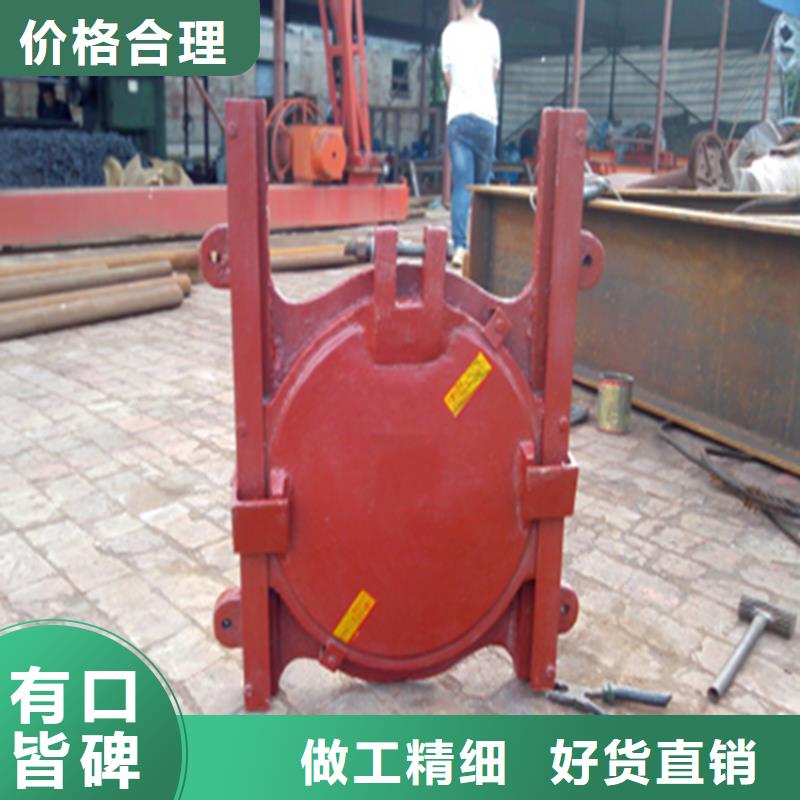

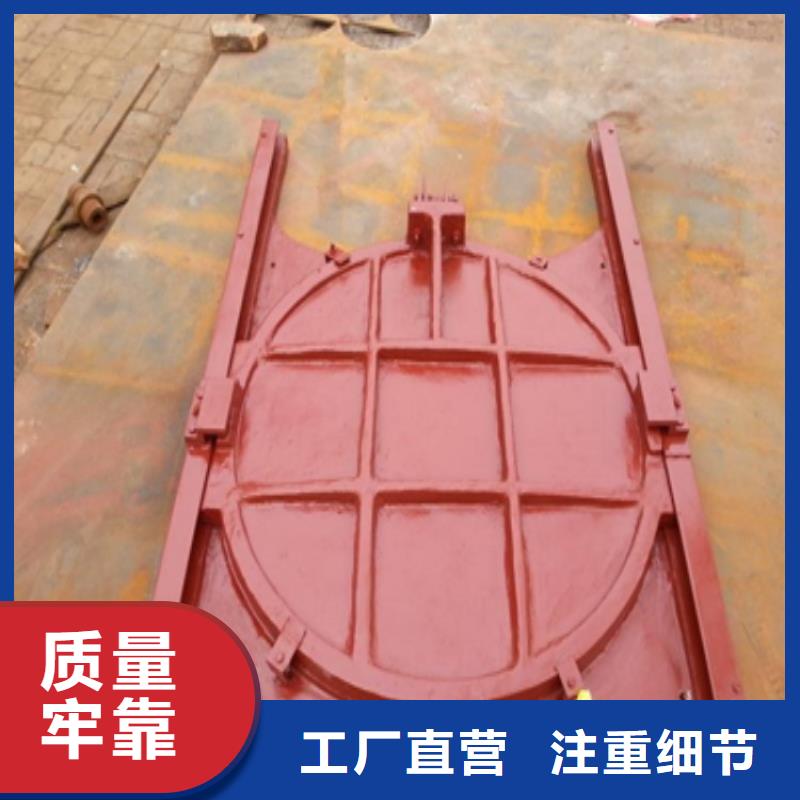

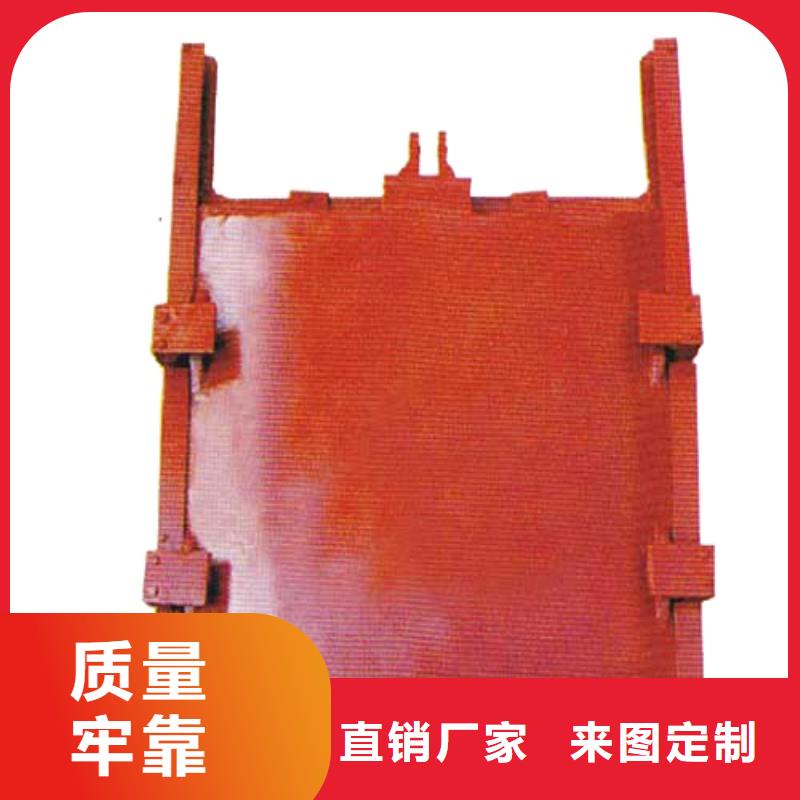

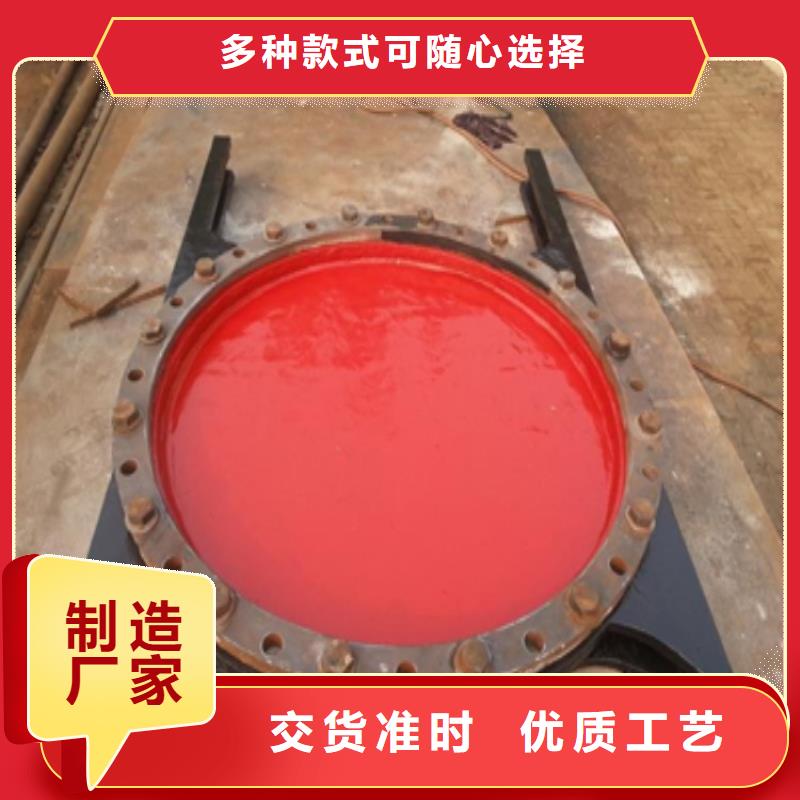

主题内容与适用范围    本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。    本标准适用于供水、排水工程用的铸铁制闸门。   引用标准    GB 1176  铸造铜合金技术条件   GB 1220  不锈钢棒    GB 4216.2 2.5巴灰铸铁管法兰尺寸    GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸   GB 4216.10 灰铸铁管法兰及垫片技术条件   GB 6414  铸件尺寸公差   GB 9439  灰铸铁件    YB 3211  涂漆通用技术条件   YB 3214  包装通用技术条件  @产品分类  1 产品标记       □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z；          □——门杆形式M(明杆式)，A(暗杆式)；         □——安装方式Q(墙式)，G(墙管式)；          □——闸孔形状Y(圆形)，F(方形)，J(矩形)；         □——闸孔尺寸。   2 标记示例    a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300    b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450   3 闸孔规格   闸孔规格见表1   注：1)该规格不适用墙管式闸门   4 基本参数   基本参数见表2   5 闸门基本形式    圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。   图1 圆形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母   图2 方形或矩形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母




钢坝闸门厂家直销，可来厂参观考察，以低价格，让利客户，保证售后，一年内 钢坝闸门产品质量出问题，免费换新。耀禹水利机械厂(上思县分公司)有着十多年生产经验追求品质、不断创新，一切为客户着想是我们的经营理念。因此，我们除了着重产品的质量外，还不断开发新款式、新产品，更能适合、满足各档次的需求和市场的发展。





技术要求    铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。   1 铸件    1 灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。    2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应干净。   3 主要铸铁件(如门框、门板和导轨)应时效处理。    4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。   5 铸件的铸造偏差应符合GB 6414规定。  2 主要构件   门板   1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。    2 门板应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5，挠度应不大于构件长度的1/1500。          3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。  2 门框   2.1 门框应整体铸造，在 工作水头下，其拉伸、压缩和剪切强度的系数不小于5。   2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。   2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。    2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表3的规定    2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.6 墙式闸门与墙面接合的门框表面，应保持平整。   2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。     导轨  导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。    导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。    密封座工作表面不得有划痕、裂缝和气孔等缺陷。
